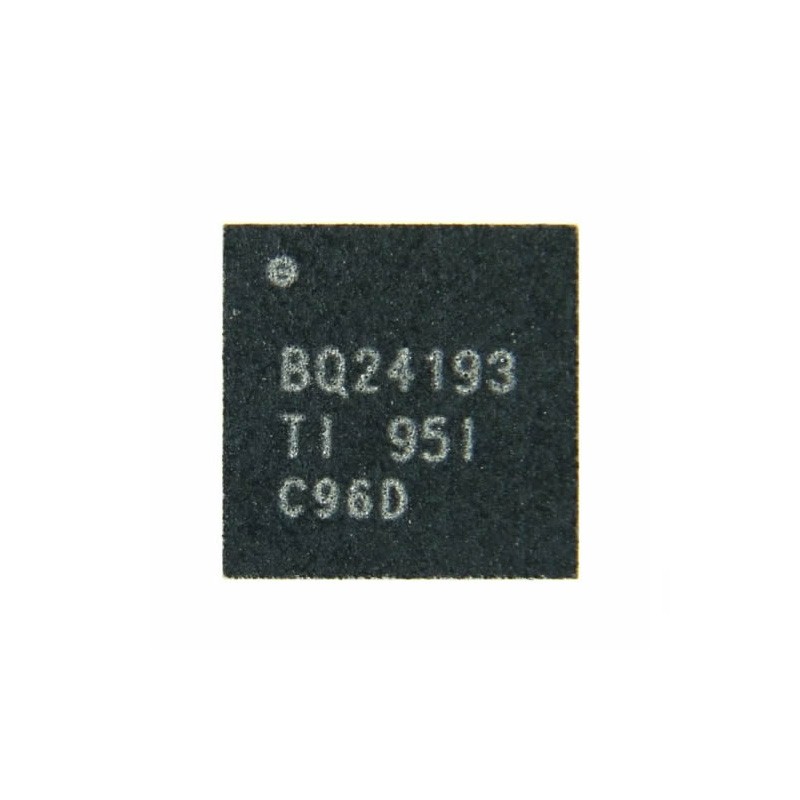

El BQ24193 es un circuito integrado de gestión de batería (Battery Management IC).
Este IC cargador de una celda Li-Ion/Li-Poly se utiliza en la placa base de Nintendo Switch para gestionar la entrada de carga por USB-C, controlar el flujo de corriente hacia la batería, y proteger contra sobrecarga, sobrecorriente y sobretemperatura.

Es el repuesto ideal para reparaciones avanzadas cuando la consola presenta problemas de carga, no enciende o tiene fallas en la gestión de energía de la batería.

Compatibilidad:

• Consola Nintendo Switch (HAC-001 / HAC-001(-01) / OLED)

• Sustituto directo del IC BQ24193 instalado de fábrica

Características técnicas:

• Modelo: BQ24193 o BQ24193RGER

• Tipo: Gestor de batería / PMIC cargador Li-Ion

• Encapsulado: VQFN-24 (4x4 mm)

• Entrada: 3.9V a 17V (USB o adaptador)

• Corriente de carga: Hasta 4.5A (configurable)

• Compatible con USB BC1.2 y carga adaptativa

• Funciones:

  • Regulación de carga para baterías Li-Ion / Li-Poly

  • Control de paso de energía desde USB-C a la batería

  • Protección contra sobrevoltaje, sobrecorriente y temperatura

  • Señalización y comunicación con la CPU para control inteligente

• Temperatura de operación: -40 °C a +85 °C
