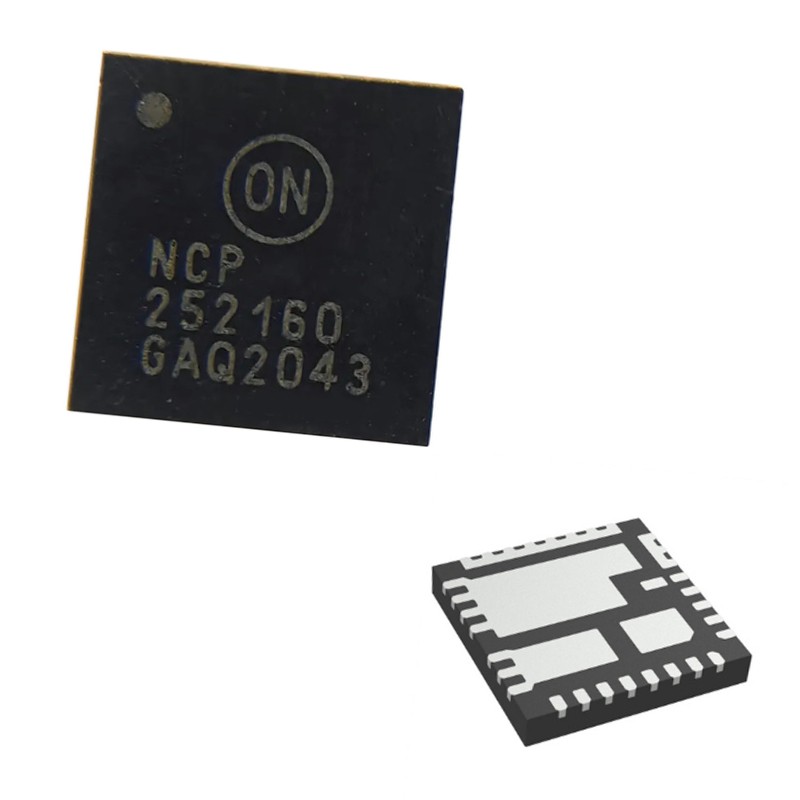

El NCP252160 es un DrMOS (Driver MOSFET integrado) desarrollado por onsemi (ON Semiconductor), diseñado para aplicaciones de conversión de potencia DC-DC Buck de alta corriente y alta eficiencia. Este circuito integra en un único encapsulado el driver de compuerta, el MOSFET de lado alto (High-Side) y el MOSFET de lado bajo (Low-Side), reduciendo el espacio ocupado en la placa y minimizando las pérdidas por inductancias parásitas.

El NCP252160 ha sido optimizado para trabajar en sistemas de alimentación de alta densidad, siendo capaz de suministrar corrientes continuas de hasta 60A y operar a frecuencias de conmutación de hasta 2 MHz. Gracias a su elevada eficiencia y excelente rendimiento térmico, se utiliza ampliamente en placas base de ordenadores, portátiles gaming, tarjetas gráficas, VRM de CPU y GPU, convertidores Point-of-Load (POL) y sistemas de alimentación de alto rendimiento.

Este componente incorpora funciones avanzadas como diodo bootstrap integrado, detección de cruce por cero (Zero Cross Detection), protección por bajo voltaje (UVLO), advertencia térmica y compatibilidad con señales PWM de 3,3V y 5V. Estas características garantizan un funcionamiento estable y una gestión eficiente de la energía en aplicaciones de alto consumo.

En reparación electrónica de nivel placa, una avería en el NCP252160 puede provocar síntomas como equipos que no encienden, ausencia de tensiones VCore, cortocircuitos en líneas de alimentación, reinicios aleatorios o fallos de estabilidad en CPU y GPU. Su sustitución requiere conocimientos de microsoldadura y herramientas profesionales de diagnóstico electrónico.

Aplicaciones Habituales

• Placas base de ordenadores de sobremesa
• Portátiles gaming y estaciones de trabajo
• Tarjetas gráficas (GPU)
• Reguladores VRM de CPU y GPU
• Convertidores DC-DC Point-of-Load (POL)
• Equipos de alto rendimiento y servidores
• Reparación electrónica y microsoldadura profesional

Problemas que Soluciona

Ideal para reparar:

• Equipos que no encienden.
• Ausencia de tensión VCore.
• Cortocircuitos en líneas de alimentación.
• Reinicios y apagados inesperados.
• Fallos en el VRM de CPU o GPU.
• Problemas de estabilidad energética.
• Averías en convertidores DC-DC de alta corriente.

Características Técnicas

• Modelo: NCP252160
• Fabricante: onsemi (ON Semiconductor)
• Tipo: DrMOS integrado (Driver + MOSFET High-Side + MOSFET Low-Side)
• Topología: Convertidor DC-DC Buck síncrono
• Corriente continua: Hasta 60A
• Frecuencia máxima de conmutación: Hasta 2 MHz
• Compatibilidad PWM: 3,3V y 5V
• Funciones integradas:
  • Diodo Bootstrap interno
  • Zero Cross Detection (ZCD)
  • Thermal Warning Output
  • Under Voltage Lockout (UVLO)
  • Compatibilidad con Intel Power State 4
• Encapsulado: PQFN-31 de 5 × 5 mm
• Montaje: SMD
• Estado: Nuevo
• Calidad: OEM / Compatible de alta calidad

Ventajas del Producto

✔ Integra driver y MOSFETs en un único encapsulado compacto.
✔ Soporta corrientes de hasta 60A.
✔ Alta eficiencia y excelente rendimiento térmico.
✔ Reduce el espacio ocupado y simplifica el diseño del VRM.
✔ Optimizado para CPU, GPU y sistemas de alimentación de alto rendimiento.
✔ Ideal para reparación electrónica y microsoldadura de nivel placa.
