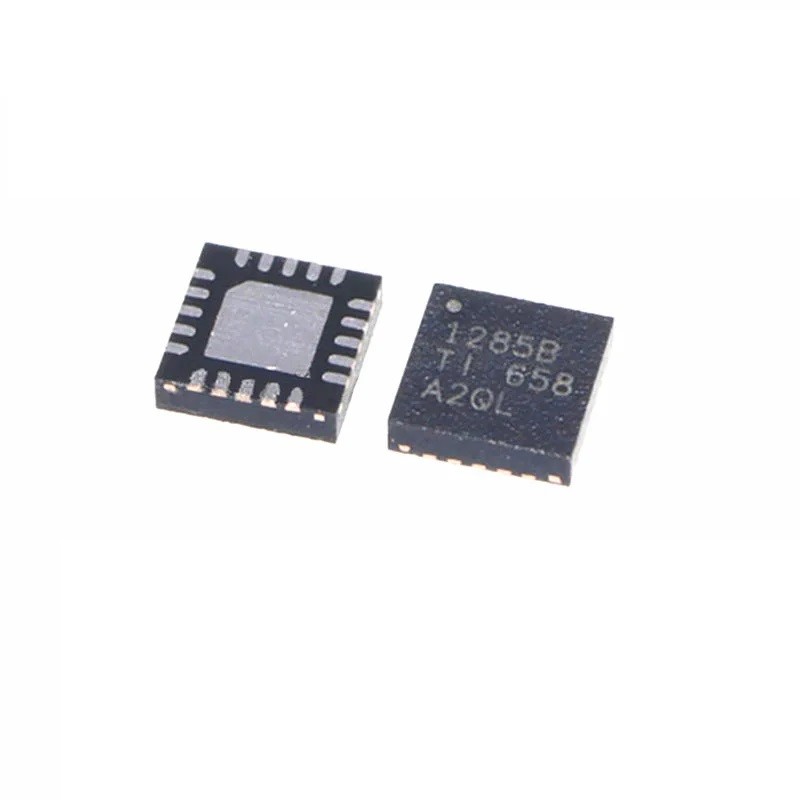

El TPS51285A es un circuito integrado de gestión de alimentación (Power Management IC - PMIC) desarrollado por Texas Instruments, diseñado para aplicaciones de alimentación en ordenadores portátiles, placas base y sistemas electrónicos de alto rendimiento. Se trata de un controlador DC-DC síncrono dual (Dual Synchronous Buck Controller) que integra reguladores LDO de 5V y 3,3V, proporcionando una solución compacta y eficiente para la generación de múltiples líneas de tensión.

Este controlador admite una tensión de entrada de 5V a 24V y emplea la arquitectura D-CAP™ de tiempo adaptativo, que ofrece una respuesta extremadamente rápida ante cambios de carga y una elevada eficiencia energética. Incorpora modos de bajo consumo Auto-Skip y ULQ™ (Ultra Low Quiescent), especialmente diseñados para prolongar la autonomía en equipos alimentados por batería.

El TPS51285A es ampliamente utilizado en placas base de portátiles, convertidores de alimentación, equipos embebidos y sistemas electrónicos de control, siendo un componente habitual en reparaciones de nivel placa. Una avería en este IC puede provocar problemas como portátiles que no encienden, ausencia de tensiones de 3,3V o 5V, consumo anómalo, reinicios o fallos en la secuencia de arranque.

Su encapsulado compacto QFN de 20 pines (3 × 3 mm) permite su integración en placas de alta densidad, aunque su sustitución requiere herramientas de microsoldadura y conocimientos avanzados de diagnóstico electrónico.

Aplicaciones Habituales

• Placas base de ordenadores portátiles
• Sistemas de alimentación para notebooks
• Convertidores DC-DC síncronos
• Equipos embebidos e industriales
• Sistemas de gestión de energía
• Reparación electrónica y microsoldadura profesional

Problemas que Soluciona

Ideal para reparar:

• Portátil que no enciende.
• Ausencia de líneas de alimentación de 3,3V o 5V.
• Consumo anómalo en la placa base.
• Reinicios aleatorios.
• Secuencia de arranque defectuosa.
• Fallos de gestión de energía.
• Averías en convertidores DC-DC.

Características Técnicas

• Modelo: TPS51285A
• Referencia comercial: TPS51285ARUKR / TPS51285ARUKT
• Fabricante: Texas Instruments
• Tipo: Controlador DC-DC Buck síncrono dual
• Voltaje de entrada: 5V – 24V
• Salidas principales: 5V y 3,3V ajustables
• LDO integrados:
  • 5V / 100 mA
  • 3,3V / 100 mA
• Frecuencia de conmutación:
  • Canal 1: 400 kHz
  • Canal 2: 475 kHz
• Arquitectura: D-CAP™ Adaptive On-Time
• Modos de ahorro energético: Auto-Skip y ULQ™
• Protecciones integradas:
  • Sobretensión (OVP)
  • Subtensión (UVP)
  • Sobrecorriente (OCP)
  • Protección térmica (OTP)
  • Bloqueo por bajo voltaje (UVLO)
• Encapsulado: QFN-20 (3 × 3 mm)
• Montaje: SMD
• Estado: Nuevo
• Calidad: OEM / Compatible de alta calidad

Ventajas del Producto

✔ Controlador de alimentación altamente eficiente para portátiles.
✔ Generación simultánea de líneas de 3,3V y 5V.
✔ Excelente respuesta ante variaciones de carga.
✔ Múltiples protecciones integradas para mayor fiabilidad.
✔ Consumo ultrabajo en modo de espera.
✔ Ideal para reparación electrónica y microsoldadura de nivel placa.
