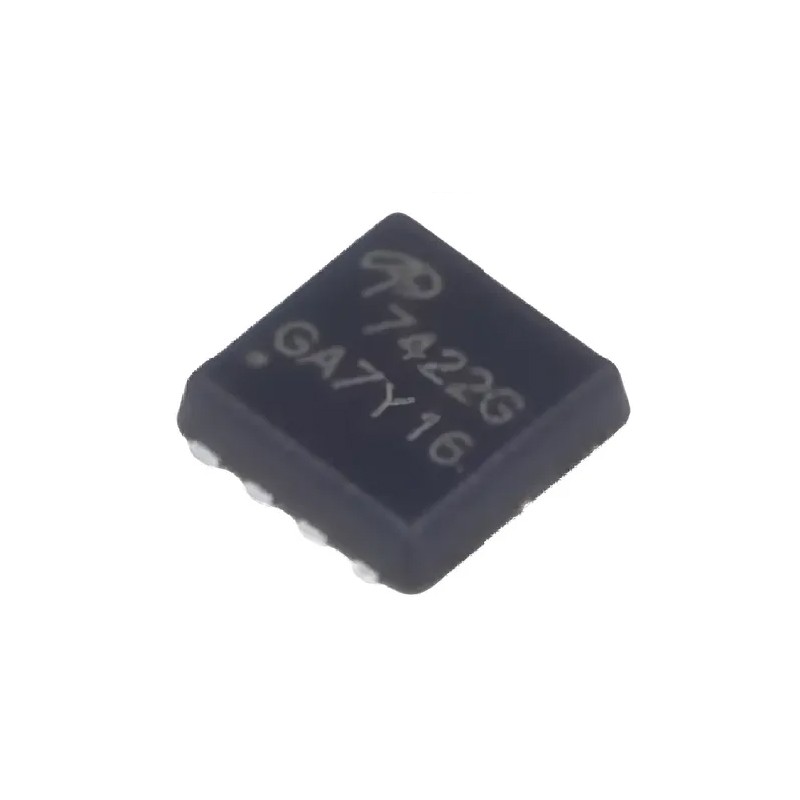

El AON7422G es un transistor MOSFET de canal N (N-Channel MOSFET) fabricado por Alpha & Omega Semiconductor (AOS), diseñado para aplicaciones de conmutación de potencia, gestión de energía y circuitos de alimentación de alta eficiencia. Incorpora tecnología MOSFET de baja resistencia interna (Low RDS(ON)), permitiendo manejar corrientes elevadas con una generación de calor reducida y un excelente rendimiento energético.

Este componente soporta una tensión de hasta 30V y una corriente continua de hasta 32A, siendo ampliamente utilizado en placas base de ordenadores portátiles, circuitos de carga de baterías, convertidores DC-DC, fuentes de alimentación, sistemas de protección de baterías y equipos electrónicos de alto rendimiento.

Gracias a su encapsulado compacto DFN 3x3 mm de 8 pines, el AON7422G es especialmente adecuado para reparaciones de nivel placa y diseños electrónicos de alta densidad. Además, incorpora protección ESD y cumple con las normativas RoHS y Halogen-Free, garantizando un funcionamiento fiable y seguro.

Aplicaciones Habituales

• Placas base de ordenadores portátiles
• Circuitos de carga y descarga de baterías
• Convertidores DC-DC Buck
• Fuentes de alimentación conmutadas
• Equipos industriales y electrónicos
• Sistemas de gestión de energía (Power Management)
• Reparación electrónica y microsoldadura de precisión

Características Técnicas

• Modelo: AON7422G
• Fabricante: Alpha & Omega Semiconductor (AOS)
• Tipo: MOSFET de canal N (N-Channel)
• Encapsulado: DFN 3 × 3 mm – 8 pines
• Tensión Drain-Source (VDS): 30 V
• Corriente continua (ID): Hasta 32 A
• Resistencia RDS(ON):
  • 4,6 mΩ @ VGS = 10 V
  • 7,2 mΩ @ VGS = 4,5 V
• Tensión Gate-Source (VGS): ±20 V
• Potencia máxima de disipación: Hasta 28 W
• Temperatura de funcionamiento: -55 °C a +150 °C
• Protección ESD integrada
• Cumplimiento: RoHS y libre de halógenos
• Estado: Nuevo
• Calidad: OEM / Compatible de alta calidad

Ventajas del Producto

✔ Baja resistencia interna para minimizar pérdidas de energía.
✔ Alta capacidad de corriente de hasta 32A.
✔ Excelente rendimiento térmico y alta eficiencia.
✔ Encapsulado compacto ideal para equipos de alta densidad.
✔ Protección ESD integrada para una mayor fiabilidad.
✔ Perfecto para reparación electrónica, microsoldadura y diseño de circuitos de potencia.
